校準測力扳手扭矩的55n.m力矩扳手標定儀
發表時間：2022-04-11
校準測力扳手扭矩的55n.m力矩扳手標定儀
扭力測試儀(也叫做扭矩測試儀 ，扭矩測量儀)，是檢定扭矩扳子設備，主要用于檢測各種定力式扭力扳手，數顯式扭力扳手、預置扭力扳手、扭力起子、螺絲刀和各種涉及擰緊力的儀器和產品。主要用于檢測樣品的緊固程度以及其樣品某些部件的抗扭性能，以確定樣品是否符合扭力要求。主要目的測量產品擰緊或旋轉扭矩的大小，故稱之為扭矩儀；在實踐工作中，常常需要對扭力扳手進行校正，在校正過程中如果采用手工加載， 無法保證加載的平穩和準確，往往因為沖擊力造成負載過大影響校正的準確性。因此，需要一種機械的加載裝置，用來測量扳手的扭矩。扭力扳手測試儀可檢測不同規格量程的扭力扳手，又能檢測精度，量程轉換，經濟實用。該款力矩扳手標定儀的采用了單片機，在軟件設計上采用數字濾波、自動校零、非線性補償等一系列新，使整機具有采樣速度快、測量精度高、抗擾能力強的特點，并有自診斷功能。整機操作簡便，運行。部分型號有RS-232標準接口，可將檢測數據傳輸到計算機進行智能化處理，自動生成檢定結論，精度±1%。

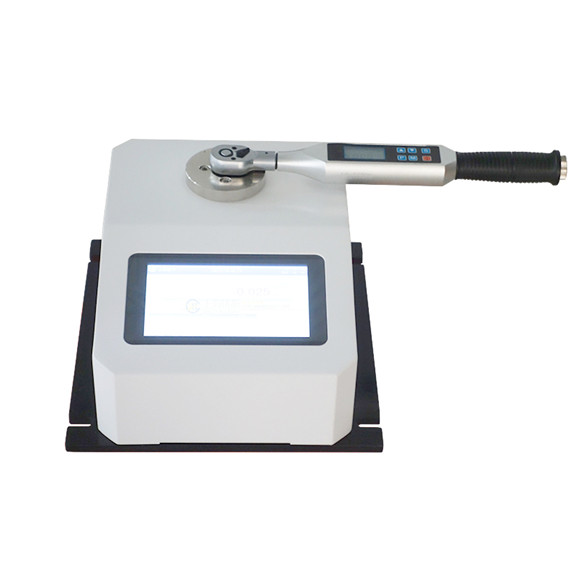

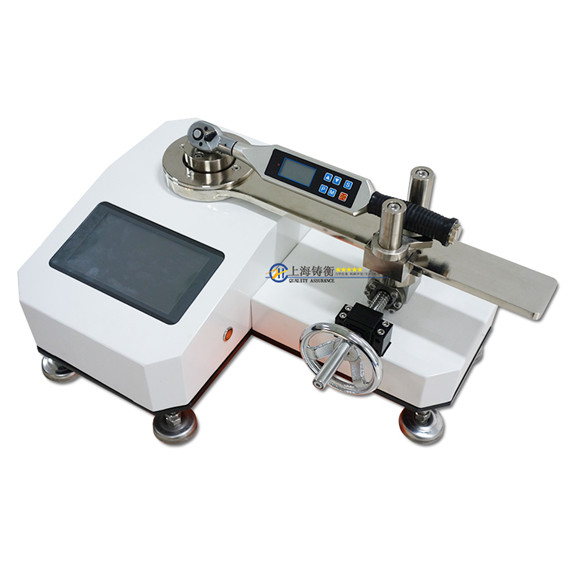

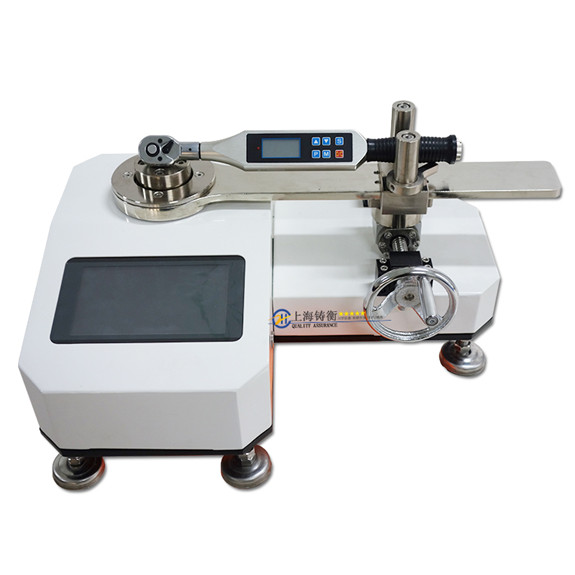

力矩扳手標定儀圖片（檢測數顯扭力扳手擰緊力）

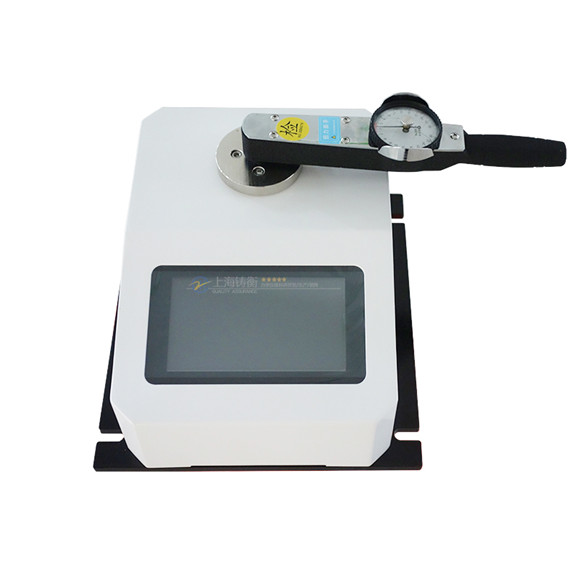

力矩扳手標定儀圖片（檢測表盤扭力扳手擰緊力）

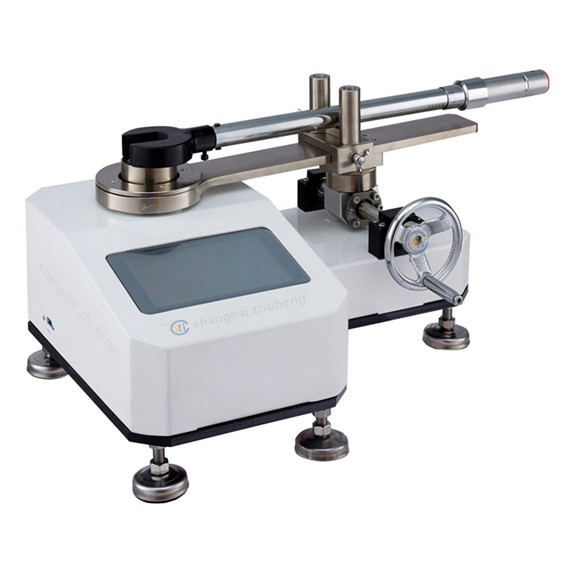

力矩扳手標定儀圖片（檢測預置扭力扳手擰緊力）

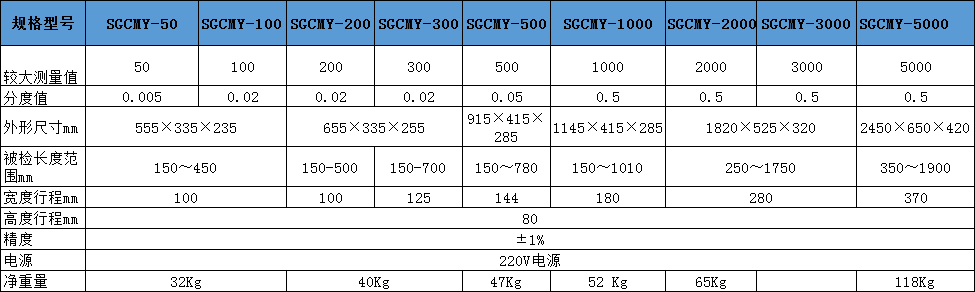

力矩扳手標定儀規格參數
力矩扳手標定儀功能特點：
1、高精度、高分辨率、采樣速度快、全屏顯示。
2、采用高精度扭矩傳感器，具有扭矩方向提醒。
3、7寸觸摸屏顯示，峰值保持功能。
4、四種單位互相轉換，可供選擇（N·m、kgf·cm、lbf·in、lbf·ft）。
5、實時、峰值兩種模式可隨意切換。
6、實時顯示，表盤顯示，曲線顯示。
7、實時顯示時間，日期。
8、設置上下限，超量程提醒。
9、可以存儲峰值數據，里面存儲的數據可以進行查看，也可以用U盤導出來。
10、中英文界面顯示，可以根據需求自由切換。
11、可以根據扭力扳手設定對應的編號。
力矩扳手標定儀液晶觸摸屏顯示界面圖：
1、中英文切換界面
2、主界面顯示：
3、曲線和指針顯示界面：
4、數據存儲界面
1、 功能按鍵
a、單位鍵，當前單位不能滿足測試要求時，可對著單位位置單擊一次，依次顯示單位（N·m、kgf·cm、lbf·in、lbf·ft），可輪流切換。
b、峰值鍵，默認狀態下為實時值，若需要峰值可單擊峰值，實時和峰值可輪流切換。
c、置零鍵，在實時值狀態下按此鍵可回歸零位。
d、切換鍵，按此鍵進入表盤、曲線顯示界面。
e、存儲鍵，可以對當前數值進行儲存，通過查看鍵可以查詢所存儲數據。
F、菜單鍵，進入菜單鍵，可以對設備進行標定調試（非技術人員不能隨便進入）
2、電源接口：連接電源使用儀器（本儀器直接插220V電源使用）。
3、承力四方孔：與被檢物的四方測頭連接。
4、被檢物：如表盤扭矩扳手、聲響式緊固螺絲預置式扭力扳手 等。
5、手輪：旋動手輪即可進行檢測。

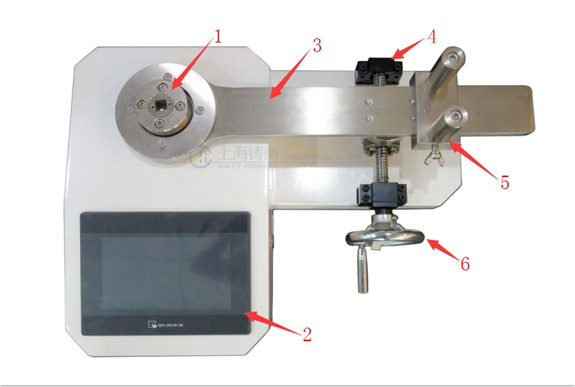

力矩扳手標定儀部件組成的平面示意圖：
1- 傳感器受力頭：出廠時根據扭矩扳手方頭尺寸配備若干個轉換測試頭，與被檢物的四方測頭連接；
2- 顯示器：觸摸屏顯示窗可設置和顯示扭力值等；
3- 水平受力桿；
4- 螺桿；
5- 高度調節鈕：可調節平臺高度使被測扭矩扳手處于水平狀態，如不在水平狀態可能會導致測量誤差； 左右調節鈕：調節測試平臺使其適合被測扭矩扳手的臂長，也可調節測試平臺的方向以適應扭矩扳手的正反向測量；
6- 驅動手輪：給被測扭矩扳手正反向加載或卸載；
承力四方孔尺寸
不能隨意碰撞承力四方孔，以免造成破壞。下面是承力四方孔的平面圖：
力矩扳手標定儀操作步驟
1、插好電源連接線，放入承力四方孔。
2、打開硬開關。
3、放好被檢物，將被檢物的四方測頭放入該檢定儀的承力四方孔內。
4、被檢物的尾部不碰到外物，調整好高度調節塊和長度調節塊，顯示屏清零。
5、搖動手輪，開始檢測。
6、檢測時若要變換單位，按“單位切換”鍵，四種單位互相切換，按一下就切換一個單位。
力矩扳手標定儀工作環境
1、操作溫度：-10℃~40℃。
2、操作濕度：≤90%RH、。
3、周圍無震動源和無腐蝕性環境。
力矩扳手標定儀操作方法：
首先：在使用扭力扳手測試儀之前，先檢查儀器電量是否充足，若電量不足,請先充電（充電時也可使用）。
第二：將被檢物的四方測頭放入該扭力扳手測試儀的承力四方孔內，同時使用得被檢物另一端的手柄在高度調節塊上方（若長度不夠時，可自由調節整套加載裝置）。
第三：打開電源開關，顯示的扭矩值為零，如果不為零，則按清零鍵，將扭矩值清零。
第四：測試前，需設置好測量上下極限值、下限存儲值、下限峰值保持值、自動峰值時間、自動關機時間、重力加速度等.
①、上限值設定：用戶設定上限值，根據需要自由設定，達到上限值即自動聲光提示，上限值不高于滿量程。
②、下限值設定：用戶設定下限值，根據需要自由設定，達到下限值即自動燈光提示，下限值不得高于設定的上限值。
③、下限存儲值設定：用戶根據存儲需要設定下限存儲值，小于該值的數據將不被儲存。
④、下限峰值保持值設定：用戶根據峰值，自動峰值測量需要自由設定，小于該值的數據不被峰值保存。
⑤、自動峰值時間設定：用戶根據自動峰值測量狀態下峰值需要保持的時間從1秒～99秒自由設定。
⑥、自動關機時間設定：無操作狀態下，自動關機時間從0分鐘～9分鐘可自由設定（當設置為0分鐘則表示為解除自動關機）。
⑦、重力加速度設定：用戶可根據本地區的位置設定重力加速度值，本機默認9.794
⑧、恢復初始設置：用戶操作不當或多次更改數據出現混亂,可以通過此項設置來把1～7的數據恢復到出廠狀態。
