手動扭矩起子10n.m電批扭力檢測校準儀

發表時間：2021-11-04

手動扭矩起子10n.m電批扭力檢測校準儀

SGHP手動扭矩起子10n.m電批扭力檢測校準儀簡介：
上海恒剛生產供應的手動扭矩起子10n.m電批扭力檢測校準儀主要用于檢測和校正各種電動風動螺絲批,扭矩起子,扭矩扳手的扭矩,各種產品涉及擰緊力的測試,零件扭轉破壞性試驗等。裝夾方便、快速，附有USB串口輸出，可根據測試需要，選擇單位切換開關來調整力矩單位，可連電腦做數據分析、打印等,有實時，峰值，自動峰值,自動關機,計算,比較等功能。

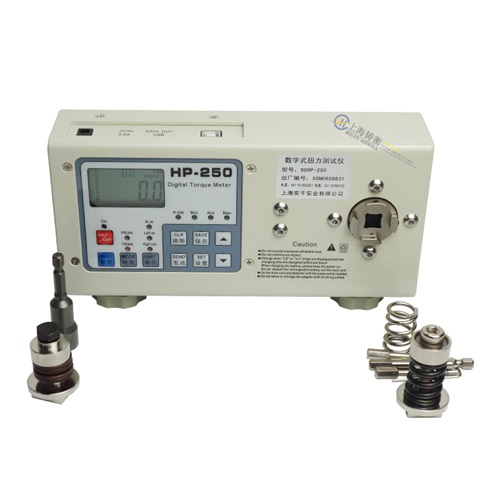

手動扭矩起子10n.m電批扭力檢測校準儀圖片

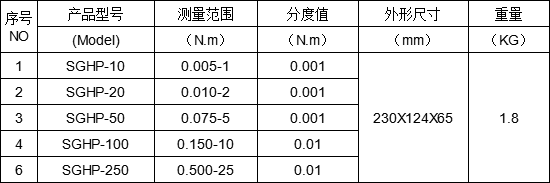

手動扭矩起子10n.m電批扭力檢測校準儀規格參數

手動扭矩起子10n.m電批扭力檢測校準儀功能特點：
1、高精度、高分辨率、采樣速度快、大屏幕顯示。
2、采用高精度扭矩傳感器，具有扭矩方向顯示。高精度旋轉編碼器，角度任意測量。
3、上下限扭矩值和旋轉角度值的設定，超出設置范圍設定值閃爍，蜂鳴器提示。
4、三種參數顯示（扭矩力值，旋轉角度，彈簧剛度）。
5、三種單位互相轉換，可供選擇（N·m、kgf·cm、Ib·in）。
6、實時、峰值、自動峰值三種模式可隨意切換。
7、采用USB接口與PC通訊，同步測試功能可連接電腦測試，電腦上同步顯示測試扭矩和角度扭矩和時間角度和時間曲線圖以及測試過程中詳細的測量參數的記錄，并可保存、打印，做各種分析。
8、峰值保持、自動解除功能、解除時間自由設定。
9、存儲量大、可保存99組測試數據。
10、無操作自動關機功能，時間可自由設定。

扭力批可用于電子及電路板工業，玩具及塑料工業，模具及五金制造行業等，同時用于定扭力值緊固（鎖緊）螺絲或測量緊固（鎖緊）螺絲所需扭矩大小，用到的超扭力空轉、定扭矩值的扭力螺絲刀。圓形刻度盤扭力批適合于扭力較小的拉緊，檢測以及斷裂測試，易于手握作業，清晰度維持久。如何用手動扭矩起子10n.m電批扭力檢測校準儀正確校準扭力批和扭力起子的

例：測量校準自動停（帶離合器）的扭力批正向扭力的方法如下:

1、先打開手動扭矩起子10n.m電批扭力檢測校準儀電源開關

2、安置匹配帶框的測試配件)。

3、選擇測量單位——三種測量單位選擇
Lbf.in(磅力.英寸) ←→kgf.cm(公斤力.厘米) ←→N.m(牛頓）

4、將測量模式( MODE處于TRACK檔)——旋調零旋鈕〖ZERO ADJ〗：作LCD顯示數值進行調零。

5、選擇〖MODE〗測量模式開關 ：峰值（PEAK）   鎖定測量zui大扭力值，用復位按鈕清零。

6、設定扭力批正反轉開關在正向位置，把它安裝在測試配件上，按復位按鈕（RESET）進行數值

復位清零，啟動它使之旋轉直自動停止。（彈簧繃緊屬正常，再次測時需反向松開點彈簧。）

7、當扭力批停止時，顯示板LCD上顯示的測量數值為該扭力批的輸出力矩。

8、再次反轉啟動扭力批，讓測試彈簧退原位高度，按復位按鈕數值，測試扭力批扭

力，重復測量幾次，紀錄好數據，多次比較出扭力批輸出的準確扭力。

9、要設定扭力批的固定輸出力矩，經過調整扭力批的扭力調節器，用方法測量作出數據，設定好扭力批的輸出扭力。

注意：在測試扭力批時有條件情況下，盡量使用夾具將扭力批固定住，測試出的數值較為準確。當用手握扭力批來測試時，盡量保持其穩定度，以確保所測量出的數據準確性高。否則所測量數據有相差，屬于正常，因?yàn)閮x器靈敏度高，手握扭力批時，穩定度不夠，使所測數據有偏差。

產品執行標準：
GB/T 17215.211-2021   《電測量設備（交流）通用要求、試驗和試驗條件第11部分：測量設備》

GB/T 6587-2012   《電子測量?jī)x器通用規范》

GB/T 11464-2013    《電子測量?jī)x器術語》

SJ/T 10463-1993    《電子測量?jī)x器包裝標志貯存要求》

JB/T 7395.2-1994    《電測量?jī)x器儀表術語 電測量器具和設備》

GB/T 32562-2016     《滾動軸承摩擦力矩測量方法》

GB/T 3098.9-2020   《緊固件機械性能有效力矩型鋼鎖緊螺母》

JB/T 13217-2017    《工業機械數字控制系統用力矩電動機》

JB/T 13884-2020   《閥門啟閉扭矩測試規程》
