雙向測量手動工具力矩檢定儀 正反向測力扳手扭力檢測儀 高精度扭矩扳手測試儀
SGCMY雙向測量手動工具力矩檢定儀簡介
上海鑄衡生產供應的雙向測量手動工具力矩檢定儀（又稱扭力扳手測試儀）用于小范圍內測量、觀察、擰緊。液晶數字顯示屏直接讀數易于調整到合適的扭力值。可調節式承力四方孔的裝配更適合各類扳手或起子等被測產品。在峰值工作模式下，具有自動和手動存儲100組扭矩峰值的功能，自動存儲扭矩峰值的時間可在（0.0~4）秒的時間范圍內選擇設定；可通過USB數據線直接和電腦連接通訊，可通過上位機軟件對存儲的數據進行下載、查看、分析備份、刪除、打印輸出。手動工具力矩檢定儀可用于有扭矩要求的螺紋緊固擰緊工件。該產品可順逆時針操作，可預設定扭矩值。可優先控制螺紋緊固。適用于精密儀器螺絲鎖緊、等對螺絲鎖緊有較高要求，對鎖緊精度要求較高的場合。應用于電力、輕工、機械、發動機、內燃機、電動車、摩托車、汽車、船舶、飛機等制造行業。

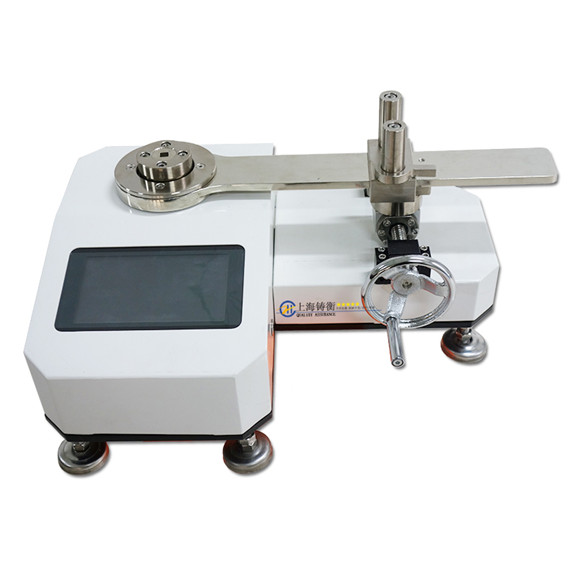

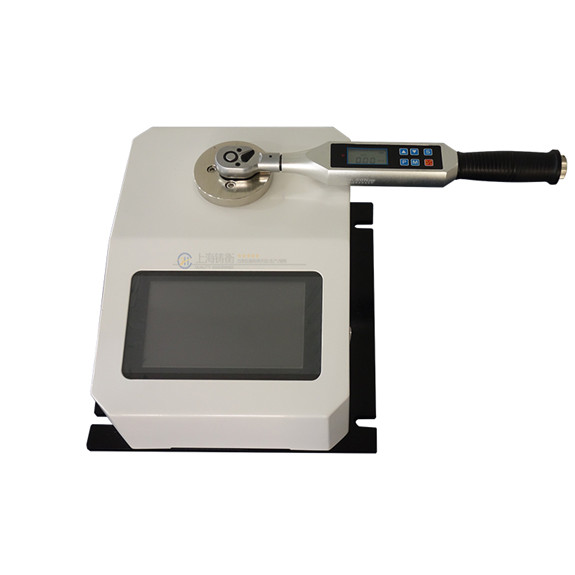

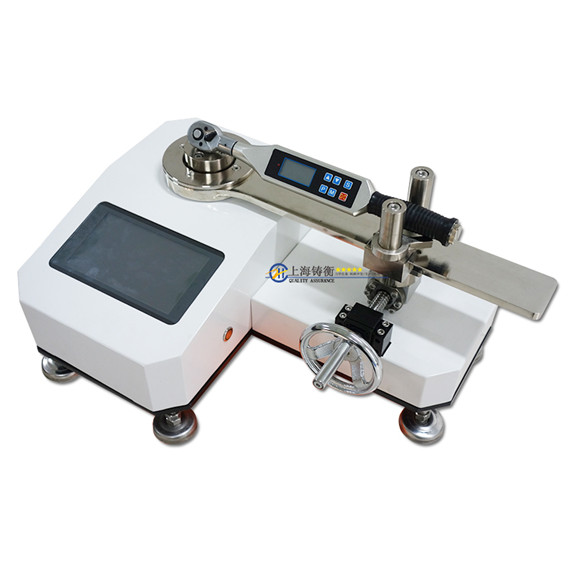

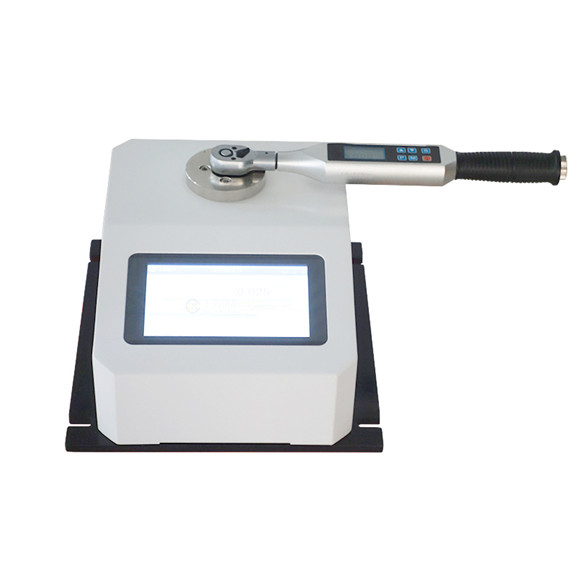

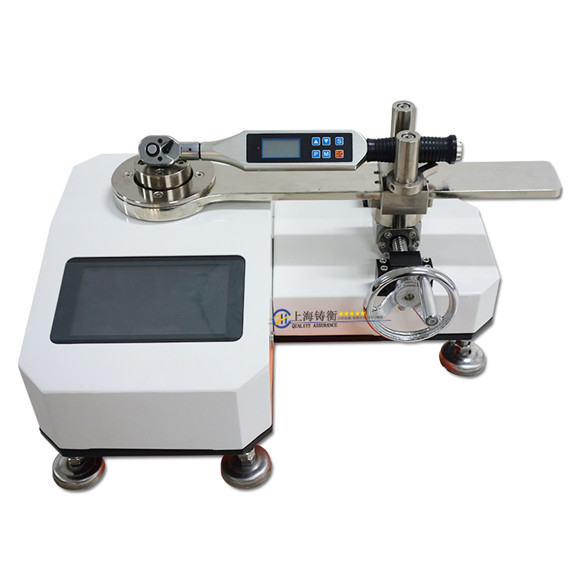

雙向測量手動工具力矩檢定儀圖片（檢測數顯扭力扳手擰緊力）

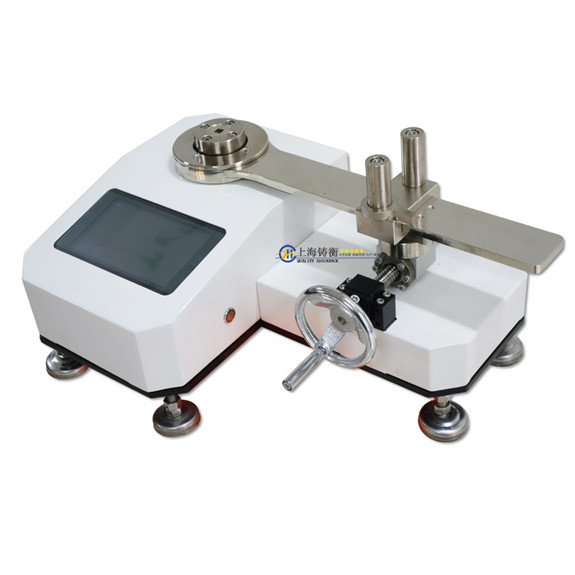

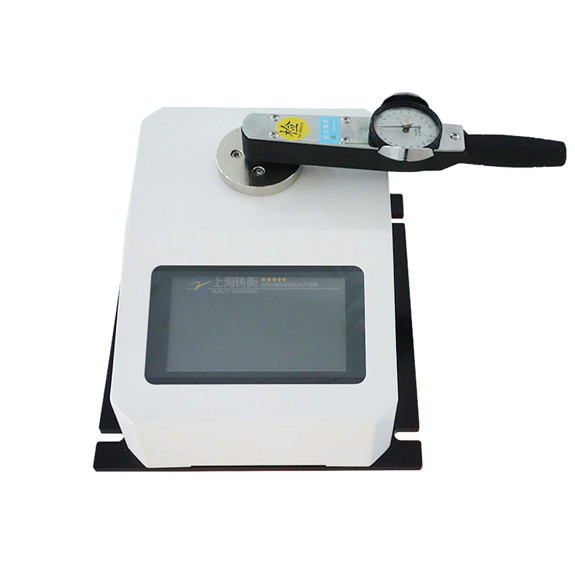

雙向測量手動工具力矩檢定儀圖片（檢測表盤扭矩扳手擰緊力）

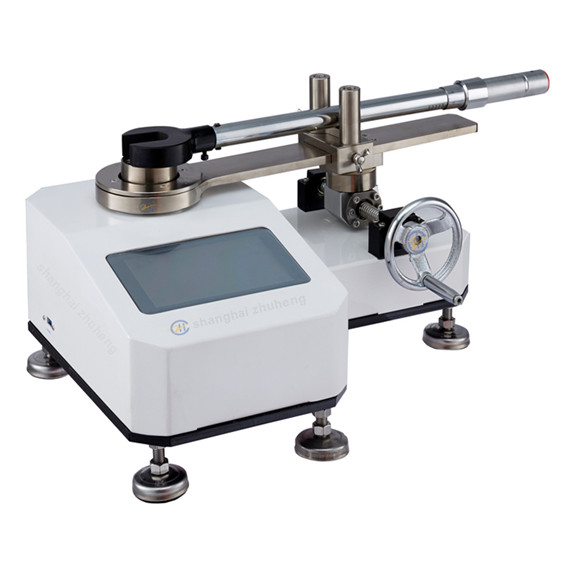

雙向測量手動工具力矩檢定儀圖片（檢測預置扭力扳手擰緊力）

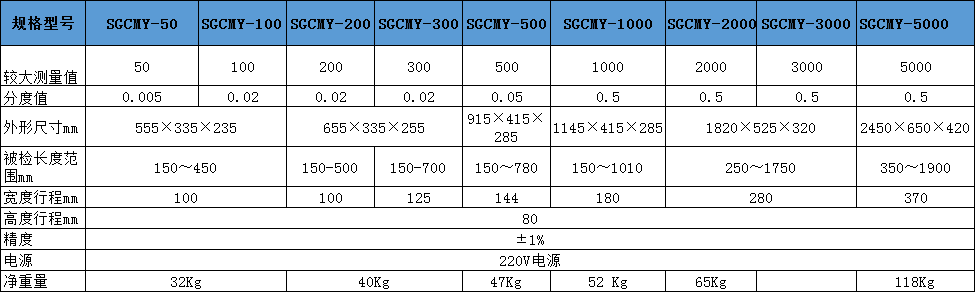

雙向測量手動工具力矩檢定儀規格參數
雙向測量手動工具力矩檢定儀功能特點：
1、高精度、高分辨率、采樣速度快、全屏顯示。
2、采用高精度扭矩傳感器，具有扭矩方向提醒。
3、7寸觸摸屏顯示，峰值保持功能。
4、四種單位互相轉換，可供選擇（N·m、kgf·cm、lbf·in、lbf·ft）。
5、實時、峰值兩種模式可隨意切換。
6、實時顯示，表盤顯示，曲線顯示。
7、實時顯示時間，日期。
8、設置上下限，超量程提醒。
9、可以存儲峰值數據，里面存儲的數據可以進行查看，也可以用U盤導出來。
10、中英文界面顯示，可以根據需求自由切換。
11、可以根據扭力扳手設定對應的編號。
雙向測量手動工具力矩檢定儀液晶觸摸屏顯示界面圖：
1、中英文切換界面
2、主界面顯示：
3、曲線和指針顯示界面：
4、數據存儲界面
1、 功能按鍵
a、單位鍵，當前單位不能滿足測試要求時，可對著單位位置單擊一次，依次顯示單位
（N·m、kgf·cm、lbf·in、lbf·ft），可輪流切換。
b、峰值鍵，默認狀態下為實時值，若需要峰值可單擊峰值，實時和峰值可輪流切換。
c、置零鍵，在實時值狀態下按此鍵可回歸零位。
d、切換鍵，按此鍵進入表盤、曲線顯示界面。
e、存儲鍵，可以對當前數值進行儲存，通過查看鍵可以查詢所存儲數據。
F、菜單鍵，進入菜單鍵，可以對設備進行標定調試（非技術人員不能隨便進入）
2、電源接口：連接電源使用儀器（本儀器直接插220V電源使用）。
3、承力四方孔：與被檢物的四方測頭連接。
4、被檢物：如內六角表盤扭矩扳手、預置式扭力扳手等。
5、手輪：旋動手輪即可進行檢測。

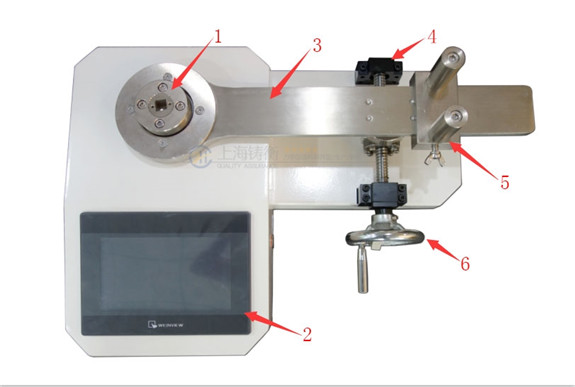

雙向測量手動工具力矩檢定儀部件組成的平面示意圖：
1- 傳感器受力頭：出廠時根據扭矩扳手方頭尺寸配備若干個轉換測試頭，與被檢物的四方測頭連接；
2- 顯示器：觸摸屏顯示窗可設置和顯示扭力值等；
3- 水平受力桿；
4- 螺桿；
5- 高度調節鈕：可調節平臺高度使被測扭矩扳手處于水平狀態，如不在水平狀態可能會導致測量誤差； 左右調節鈕：調節測試平臺使其適合被測扭矩扳手的臂長，也可調節測試平臺的方向以適應扭矩扳手的正反向測量；
6- 驅動手輪：給被測扭矩扳手正反向加載或卸載；
承力四方孔尺寸
不能隨意碰撞承力四方孔，以免造成破壞。下面是承力四方孔的平面圖：
雙向測量手動工具力矩檢定儀操作步驟
1、插好電源連接線，放入承力四方孔。
2、打開硬開關。
3、放好被檢物，將被檢物的四方測頭放入該檢定儀的承力四方孔內。
4、被檢物的尾部不碰到外物，調整好高度調節塊和長度調節塊，顯示屏清零。
5、搖動手輪，開始檢測。
6、檢測時若要變換單位，按“單位切換”鍵，四種單位互相切換，按一下就切換一個單位。
雙向測量手動工具力矩檢定儀工作環境
1、操作溫度：-10℃~40℃。
2、操作濕度：≤90%RH、。
3、周圍無震動源和無腐蝕性環境。
雙向測量手動工具力矩檢定儀注意事項、保養及維修
1、請勿超負荷測試扭矩，一定要在扭矩測試儀的測試范圍內測試扭矩，否則會損壞儀器，更有可能會造成危險。
2、請勿用重物、利器等尖銳物體敲擊、刮劃顯示屏。
3、請勿在水、油或其他液體濺到的地方使用扭矩測試儀，要將扭矩測試儀存放于陰涼、干燥和沒有振動之處。
4、請勿打開顯示屏后面的蓋子，更不能調校里面的微調電阻。
5、請勿松動扭矩測試頭內的固定螺絲。
6、將電源插頭完全插入插座后再使用，插頭松動可能會引起短路而導致火災。
7、本產品按國家有關標準JJG797-2013每年須送檢一次，以保證產品的精度。
8、請不要濕手拔出或插入插頭，否則可導致觸電。
9、請用柔軟的布來清潔本機，將干布浸入泡有清潔劑的水中，擰干后再清除灰塵和污垢。不要使用易散發的化學物質，例如揮發劑、稀釋劑、酒精等。
10、使用和搬運過程中要輕拿輕放。
11、不要自行拆卸、修理或改造本機。這些行為可能會引起儀器不可逆性故障。
12、發生故障請與原購買處或本公司聯絡。
13、本產品自銷售之日起一個月內，在正常使用及外觀無破損情況下出現產品質量問題，客戶憑購物小票原件、有效保修卡及完整包裝到原購買處或本公司更換相同的規格型號的產品，更換以后的產品延續原產品的保修期限和條款。
14、本產品自銷售之日起一年內，在正常使用情況下，出現非人為故障屬保修范圍（用戶自行拆機或在其他維修點維修本公司產品不予保修），客戶憑購物小票原件和有效保修卡聯絡原購買處，可獲本公司免費保修一年。
15、本產品的條款僅適用于在中國市場上銷售的數字式扭矩測試儀產品，對超過包換期及保修期限的產品，客戶可向原購買處查詢維修事宜或與本公司聯絡，由本公司提供有償維修。
上海實干廠家生產供應的扭矩測試儀有7種：便攜式扭力測試儀，動態扭力測試儀，扭矩扳手測試儀，數顯扭矩測試儀，瓶蓋扭矩測試儀（操作使用視頻）， 電批扭矩測試儀（實拍產品展示視頻），彈簧拉力測試儀，可根據自己的需要可以點擊→ 咨詢 聯絡我們
產品執行標準
GB/T 16823.3-2010 《緊固件 扭矩-夾緊力試驗》
RB/T 034-2020 《測量設備校準周期的確定和調整方法指南》
GB/T 15637-2012 《數字多用表校準儀通用規范》
GB/T 3229-2018 《螺栓螺母用裝配工具 手動和機動螺刀頭的傳動端和連接部件的尺寸及扭矩試驗》
GB/T 3098.9-2020 《緊固件機械性能 有效力矩型鋼鎖緊螺母》
JB/T 13217-2017 《工業機械數字控制系統用力矩電動機》
產品質量誠信承諾書：
一、牢固樹立“質量優先”的思想，不斷增強質量意識和社會責任意識，保證和提高產品質量，落實企業質量主體責任，滿足人民群眾對高質量產品的期待和需求，增強人民群眾的消費信心。
二、嚴格遵守《產品質量法》、《標準化法》、《計量法》等法律法規，嚴格執行產品標準，不制假、不售假，虛假宣傳，堅決抵制偽劣、欺詐消費者等失信違法行為，不侵害其它企業的合法權益。
三、加強全員、全過程、質量管理，推行先進質量管理方法，完善計量保證體系、標準化體系和質量保證體系，嚴格原材料、生產過程、產品出廠和儲運銷售全過程的質量控制。
四、建立質量事故主動報告制度，嚴格落實質量責任追究制度，完善產品質量追溯體系，及時解決消費者的質量投訴，自覺履行產品質量召回、“三包”等產品質量責任和義務。
本單位嚴格履行以上承諾。如有違反，愿意承擔相應的法律責任，接受將失信違法行為納入不良信用記錄并向社會公開。
